CR0301 арзанлы HF MIFARE® уку модуле

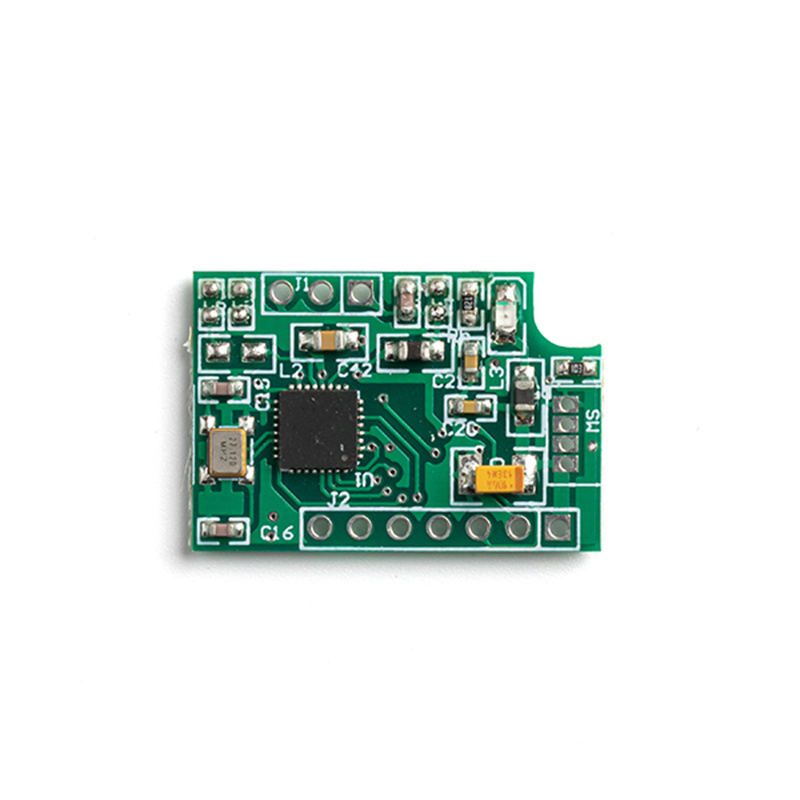

CR0301 арзан HF MIFARE® уку модуле Күрсәтелгән рәсем

Кыскача тасвирлама:

Продукт номеры:CR0301 Түбән бәяле HF MIFARE® уку модуле

продукт үзенчәлеге:CR0301 Түбән бәяле HF MIFARE® уку модуле
ARM0 MCU + TYPE AB Укучы интеграль схемасы
ТҮБӘН ЭЛЕМТӘ БЕЛЕШМӘСЕ
UART яки IIC
Кечкенә үлчәм 18мм * 26мм

Безгә электрон почта җибәрегез

Продукт детальләре

Продукт теглары

Төп мәгълүмат

Керү контроле MIFARE® 1K карта уку модуле 13.56 МГц COMS UART / IIC интерфейсы

CR0301A - 13.56 МГц контактсыз (RFID) технологиясенә нигезләнгән контактсыз смарт-карта уку/язу җайланмасы, ул MIFARE® һәм ISO 14443 A карталарын хуплый, мәсәлән, MIFARE®1K, MIFARE® 4K, MIFARE Utralight® SLE66R01P FM1108, 3v, IIC һәм UART интерфейсларында эшли; зурлыгы 18 мм * 26 мм.

CR0301 HF 13.56M TYPEA Түбән бәяле уку модуле

MIFARE® 1k/4K，ULTRALIGHT®，NTAG һәм башка NFC TYPEA карталары өчен яраклы
STM ARM M0 32битлы микроконтроль, 16K флеш
UART диапазоны ешлыгы 19200, макс. 115200
IIC интерфейсы белән
Түбән көч чыганагы 2.5~3.6V
Үлчәмнәре: 18мм*26мм

Куллану даирәләре

электрон Хөкүмәт
Банк һәм түләү
Керү контроле вакыты
Челтәр куркынычсызлыгы
электрон капчык һәм тугрылык
Транспорт
Киоск
Акыллы счетчиклар

CR0301A Тасвирламасы

Пин тасвирламасы

PIN	Исем	тасвирлама
1	VCC	2,5-3,6 в
2	GND	GND
3	Уэйк	Уяну сигналын өзеп кую
4	RXD	UART RXD
5	TXD	UART TXD
6	SCL	I2C SCL(CR030I2C)
7	SDA	I2C SDA(CR030I2C)
A1	Ант Техас	Антенна Tx
A2	Кырмыска рецепты	Антенна Rx
A3	Кырмыска Гнд	GND антеннасы

Функция

Параметр	Мин	Төре	Макс	Берәмлекләр
көчәнеш	2.5	3.0	3.6	V
Агымдагы (Эшли)	40		60	ma
Агым (Йокы режимы)		<10		микрокүчәйткеч
Башлангычлаштыру вакыты	50		200	MS
Эш температурасы	-25		+85	℃
Саклау температурасы	-40		+125	℃
